定义：

非相关磁痕由绿巨人视频免费观看在线播放最新下载或绿巨人成人短视频下载污的漏磁场产生，但它不是有害缺陷的漏磁场。.

产生原因：

1.工件截面突变

工件截面的变化会改变工件内部磁力线的分布，在工件上孔洞、键槽、齿条等部位，由于截面缩小，迫使一部分磁力线溢出工作面，形成漏磁场。图1-1为轴套上键槽引起的非相关磁痕，这种磁痕呈松散的带状分布，宽度与键槽宽度大致吻合。如果有多条键槽，外表将会按键槽的分布规律出现多条对应的磁痕。在齿轮的齿根和螺纹的根部容易出现这种非相关磁痕，甚至遍及整个根部，应注意的是由于根部的结构原因，这时的磁痕不再是松散、带状分布，而与裂纹的磁痕很难区别，所以在根部判别缺陷磁痕时，一定要认真、仔细地排除这种非相关磁痕。

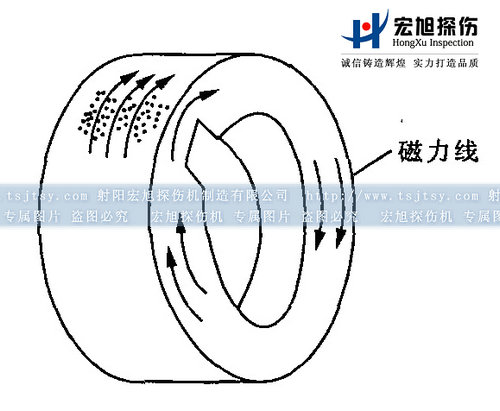

图（1-1） 轴套上键槽处的磁痕

2.工件磁导率不均匀

工件磁导率的差异会产生漏磁场，这是由于低磁导率处难以容纳高磁导率处同样多的磁通量而穿出表面所致。它将产生宽松、浅淡和模糊的磁痕。导致材料磁导率不均匀的原因是多方面的，一般在下列位置易于产生这种磁痕:冷作加工后未经热处理的材料，在变形量大的冷作硬化区边缘;局部淬火工件的不同热处理状态的交界处f两种钢材焊接交界处;被检试件材料具有组织差异的部位;焊条金属与母材有碎性差异的焊缝;工件中有残余应力存在的部位等。

3.磁写

已被磁化的工件如与铁磁性材料接触、碰撞，在接触、碰撞部位会有磁力线溢出工件表面，形成漏磁场,它所形成的磁痕称为磁写。这种磁痕一般是松散、模糊的，线条不清晰，但如果有尖锐的磁性利器在已磁化的工件上划一下，会产生近似于条状缺陷磁痕的显示。磁写可以沿工件任何方向出现。磁写在工件退磁后的重新磁化校验中一般不会再出现。

4.磁化电流过大

磁化电流过大会使工件过度饱和，这时磁通密度超越了材料能够容纳的极限值，多余的磁通将溢出工件表面，形成杂乱显示，这种磁痕最容易出现在截面变化处。端角和使用支杆法时的支杆接触部位附近，磁痕一般呈不连续的分散分布，走向较多与材料的金厲流线一致。

特征：

1）电磁轭检测时在磁极和电极附近的磁痕多而松散，与缺陷产生的相关显示磁痕特征不同，但在该处容易形成过度背景，掩盖相关显示。

2）工件截面突面时显示磁痕松散，有一定宽度。

3）磁写形成的磁痕松散，乱画样，线条不清晰。

4）两种磁导率不同的材料焊接处磁痕有的浓密有的松散，在整个焊缝上都出现同样的磁痕显示，类似裂纹缺陷显示。

5）冷作硬化对工件局部的磁导率发生变化形居宽而松散，呈带状磁痕。

6）在工件淬火不均，材料有杂质等金相不均匀的情况下磁痕呈带状，单个磁痕缺陷类似发纹，松散不浓密。

7）电流过大时磁痕松散，沿工件棱角处分布，或沿金属流线分布，形成过度背景。

非缺陷性质的磁痕在实际检测中还有一些，这些磁痕较为共同的特点是磁痕模糊、松散，痕迹不分明。只要结合工件的结构、形状、表面状态和热处理工艺等，是能够找到它们的产生原因并加以正确判断的。

鉴别方法：

1）磁极和电极附近的磁痕，退磁后，改变磁极和电极的位置，与缺陷产生的相关显示磁痕特征不同，但在该处容易形成过度背景，掩盖相关显示。

2）工件截面突面显示的非相关磁痕，显示都是有规律的出现在同类工件的同一部位。根据工件的几何形状，容易找到磁痕显示形成的原因。

3）磁写磁痕的识别是将工件退磁后，重新进行磁化和检验，如果磁痕显示不重复出现，则原显示为磁写磁痕显示。但严重的在进行多方向退磁后，磁痕才不再出现。

4）两种材料焊接处需结合焊接工艺、母材与焊条材料进行分析。

5）局部冷作显示的磁痕一需根据磁痕特征分析，二需将该工件退火消除应力后重新进行磁粉检测，这种磁痕显示不再出现，就能确定属于非相关磁痕。

6）金相组织的不均匀性显示的非相关磁痕，需根据磁痕分布和特征及材料进行分析。

7）工件退磁后，校准绿巨人视频免费观看在线播放最新下载用合适的磁化规范重新检测，磁痕不再出现的确定为电流过大显示非相关磁痕。

专业的射阳绿巨人视频免费观看在线播放最新下载探伤仪生产厂家就找射阳APP福引导绿巨人破解版下载探伤机制造有限公司。
