HCDG-5000型微机控制闭路磁轭探伤机的安装说明

作者：射阳APP福引导绿巨人破解版下载探伤机发表时间：2016/5/6 10:41:02

一、简介：

HCDG-5000型微机控制闭路磁轭探伤机由于其产品结构比较大，并且支架较高，周边配件较多，所以其发货时需要拆卸发货。那么采购厂家在收到货时怎么组装呢？

二、安装：

首先需要参照HCDG-5000型微机控制闭路磁轭探伤机产品示意图和产品实拍图，按照如下步骤组装：

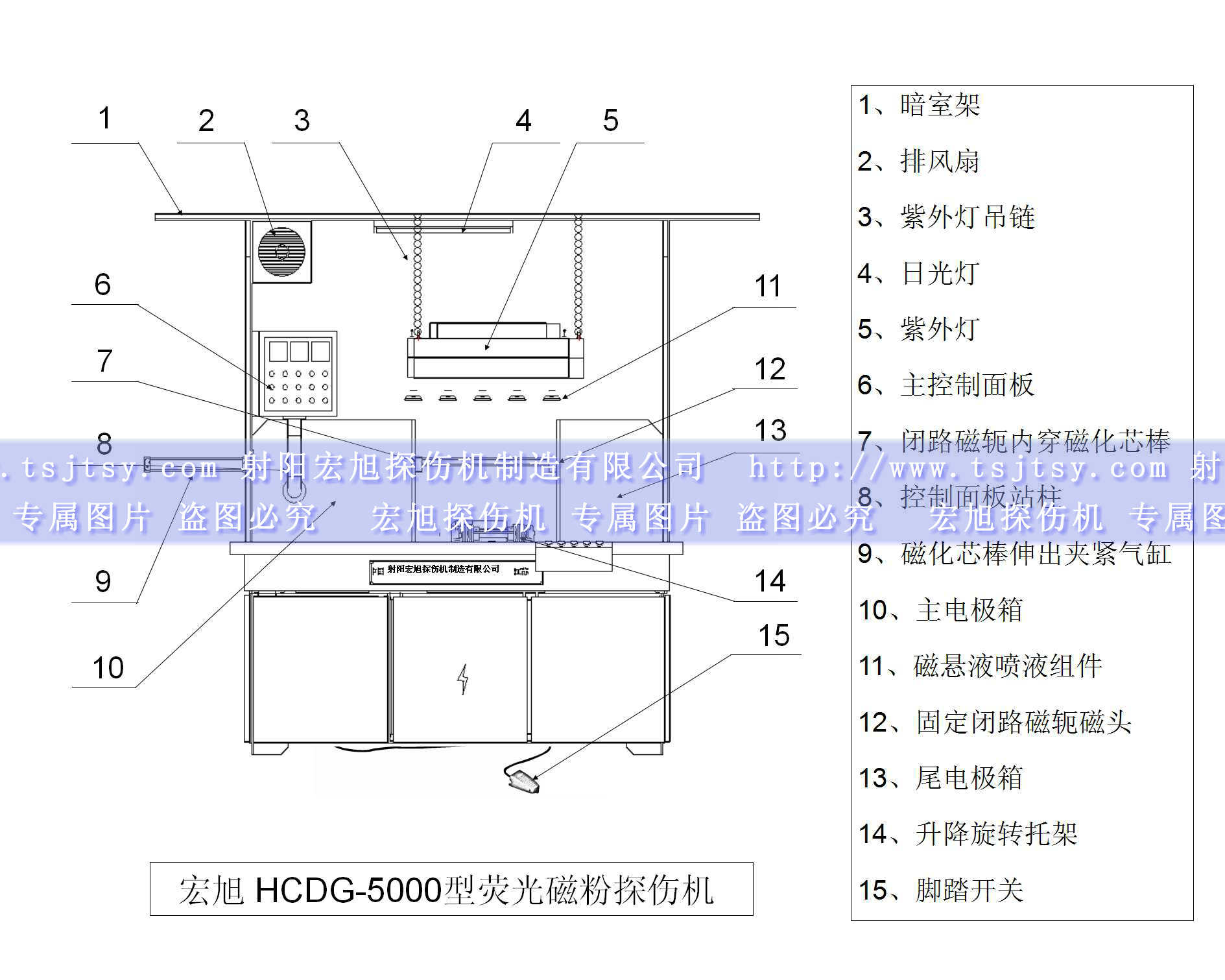

1、产品示意图：

注明：

①暗室布未在图上标示，请在HCDG-5000型微机控制闭路磁轭探伤机组装好之后，用暗室布将整机罩起来，可得到荧光观察的最佳观察环境。磁化位配左右滑动开合布帘。

②配装手动喷枪可手动喷洒磁悬液。

③配装有气动喷枪，用于对HCDG-5000型微机控制闭路磁轭探伤机的气喷清扫。

2、产品实拍图：

HCDG-5000型闭路磁轭绿巨人视频免费观看在线播放最新下载

3、安装步骤：

第一步：拆开所有的包装物，将产品及配件依次排开放置。

第二步：将4支暗室站柱依次插入相应位置，保证高度一致。

第三步：再将磁悬液喷淋装置固定于HCDG-5000型微机控制闭路磁轭探伤机后方站柱之间，注意不能讲喷淋装置的导液管拉断。

第四步：将暗室顶插入于已装好的4支暗室站柱上口，需要两人配合操作。

第五步：操作示意图及实物图，将日光灯、排风扇、紫外灯依次固定吊装于暗室顶上。

第六步：罩上暗室布，需两人配合操作。

第七步：将总电源电缆的三相线（不小于16平方铜芯电缆）接入机器控制柜中“空气开关”的三相接口内，并将零线接好。再将电缆的另一头接入380V电网配电板空气开关上。

第八步：打开总电源开关，开启机器控制柜中的空气开关，开启HCDG-5000型微机控制闭路磁轭探伤机左侧外置的空气开关，接通绿巨人视频免费观看在线播放最新下载，查看电源指示灯亮，整机电源接通，确认HCDG-5000型微机控制闭路磁轭探伤机正常。

第九步：依次将外接0.4-0.8Mpa气源（8公厘气管）插入HCDG-5000型微机控制闭路磁轭探伤机床身后面的标示插座内，并将储液箱上的水泵软管与HCDG-5000型微机控制闭路磁轭探伤机相联接。

第十步：将日光灯（五芯）、紫外灯（四芯）、脚踏开关（三芯）电缆上的航空插头插入HCDG-5000型微机控制闭路磁轭探伤机床身左侧下部的各标示插座内。

第十一步：将磁悬液通过HCDG-5000型微机控制闭路磁轭探伤机右侧的磁悬液储液箱配置好，用于磁粉检测。

第十二步：调节升降旋转托架的高度，以适应相应直径的铁磁性零件无损检测。

三、其它：

1、HCDG-5000型微机控制闭路磁轭探伤机的工作原理，详见http://www.hn-hj.com/jishu/1107.html。

2、HCDG-5000型微机控制闭路磁轭探伤机的主控制面板详细功能说明，详见http://www.hn-hj.com/jishu/1103.html。

3、HCDG-5000型微机控制闭路磁轭探伤机的产品说明，详见http://www.hn-hj.com/cftsjd/HCDG-5000blcetsj/。

4、HCDG-5000型微机控制闭路磁轭探伤机的辅助控制面板详细功能说明，详见http://www.hn-hj.com/jishu/1104.html。

5、HCDG-5000型微机控制闭路磁轭探伤机的操作方法，详见http://www.hn-hj.com/jishu/1109.html。

6、HCDG-5000型微机控制闭路磁轭探伤机的详细功能说明，详见http://www.hn-hj.com/jishu/1106.html。

7、HCDG-5000型微机控制闭路磁轭探伤机的特点，详见http://www.hn-hj.com/jishu/1112.html。

8、HCDG-5000型微机控制闭路磁轭探伤机的磁悬液配置，参照磁悬液，详见http://www.hn-hj.com/jishu/647.html。

9、HCDG-5000型微机控制闭路磁轭绿巨人视频免费观看在线播放最新下载的技术参数，详见http://www.hn-hj.com/jishu/1111.html。

10、HCDG-5000型微机控制闭路磁轭探伤机的发货说明，参照APP福引导绿巨人破解版下载绿巨人视频免费观看在线播放最新下载的发货说明，详见http://www.hn-hj.com/wenti/1110.html。
