轴承套圈绿巨人视频免费观看在线播放最新下载配主控制与辅助控制面板的图示功能说明

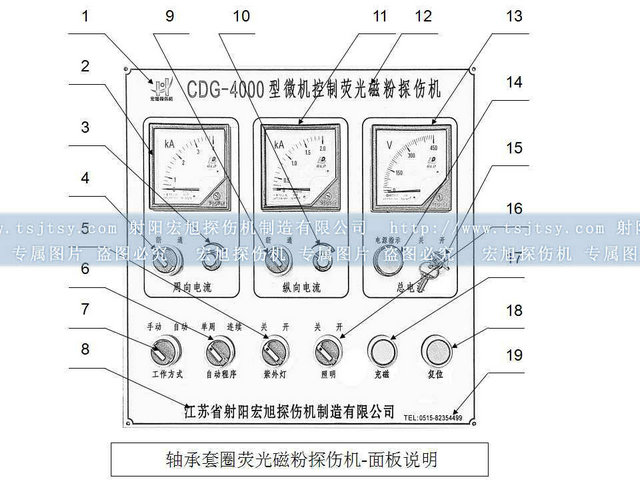

主控制面板图示说明：
|
| ||
|
1、公司标志 |
8、公司名称 |
14、电源指示 |
|
2、周向电流指示表 |
9、纵向通断开关 |
15、电源开关 |
|
3、周向电流调节电位器 |
10、纵向电流调节电位器 |
16、照明开关 |
|
4、周向通断开关 |
11、纵向电流指示表 |
17、充磁按钮 |
|
5、紫外灯开关 |
12、探伤机型号 |
18、复位按钮 |
|
6、单周/连续 切换开关 |
13、电源电压表 |
19、联系电话 |
|
7、手动/自动 切换开关 |
|
|
详细说明：
|
序号 |
名称 |
功能说明 |
|
1 |
公司标志 |
指示“射阳APP福引导绿巨人破解版下载探伤机制造有限公司”公司标志 |
|
2 |
周向电流指示表 |
指示周向磁化电流大小 |
|
3 |
周向电流调节电位器 |
调节周向电流大小 |
|
4 |
周向通断开关 |
接通时允许周向磁化，断开时不允许周向磁化 |
|
5 |
紫外灯开关 |
可对紫外灯开关控制 |
|
6 |
单周/连续 切换开关 |
在“自动”状态下控制自动程序是单循环或连续循环运行 |
|
7 |
手动/自动 切换开关 |
切换探伤机“手动”“自动”状态 |
|
8 |
公司名称 |
指示“射阳APP福引导绿巨人破解版下载探伤机制造有限公司”公司名 |
|
9 |
纵向通断开关 |
接通时允许纵向磁化，断开时不允许纵向磁化 |
|
10 |
纵向电流调节电位器 |
调节纵向磁势的大小 |
|
11 |
纵向电流指示表 |
指示纵向磁化磁势大小（指示电流乘以线圈匝数） |
|
12 |
探伤机型号 |
指示探伤机具体型号 |
|
13 |
电源电压表 |
指示电源电压是否正常 |
|
14 |
电源指示 |
指示探伤机接通电源 |
|
15 |
电源开关 |
为探伤机工作电源开关， 右旋为开，左旋为关 |
|
16 |
日光灯开关 |
可对日光灯开关控制 |
|
17 |
充磁按钮 |
在“手动”状态下按下对工件充磁 |
|
18 |
复位按钮 |
在“自动”状态下按下按钮将自动程序复位初始状态。 |
|
19 |
联系电话 |
标名公司联系电话 |

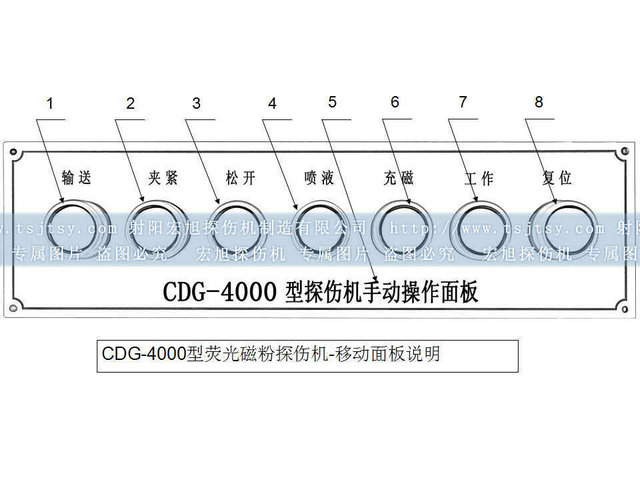

辅助面板图示说明：
|
| |||
|
1、输送按钮 |
2、夹紧按钮 |
3、松夹按钮 |
4、喷液按钮 |
|
5、型号名称 |
6、充磁按钮 |
7、工作按钮 |
8、复位按钮 |
详细说明：
|
序号 |
名称 |
功能说明 |
|
1 |
输送按钮 |
在“手动”状态下按下控制检测线的起动与停止 |
|
2 |
夹紧按钮 |
在“手动”状态下按下控制电极夹紧。 |
|
3 |
松夹按钮 |
在“手动”状态下按下控制电极松开。 |
|
4 |
喷液按钮 |
在“手动”状态下按下不动控制磁悬液的喷洒，松开停止喷洒。 |
|
5 |
型号名称 |
指示探伤机的型号与标牌名称 |
|
6 |
充磁按钮 |
在“手动”状态下按下持续控制探伤机的磁化功能开启，松开停止。 |
|
7 |
工作按钮 |
在“手动”状态下按下持续控制探伤机的磁化功能开启，松开停止。 注明：连续磁化时间不能超过2秒 |
|
在“自动”状态下按下，探伤机进入循环往复的自动程序工作。 | ||
|
8 |
复位按钮 |
在“手动”“自动”状态下按下立即停止当前的工序动作，进入待机状态 |
