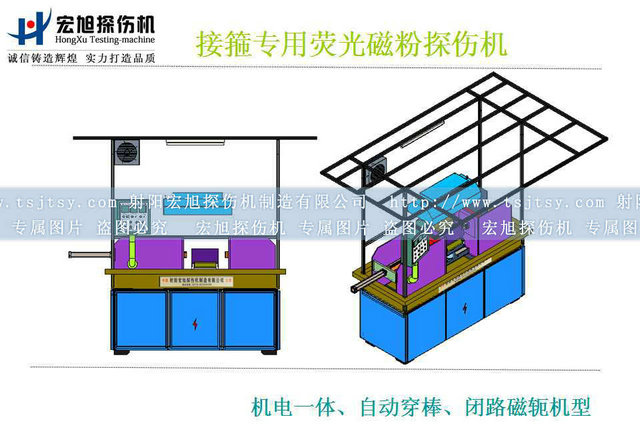

1、接箍专用荧光绿巨人视频免费观看在线播放最新下载三维图示
HCDG-5000型接箍绿巨人视频免费观看在线播放最新下载，是采用闭路磁轭法交流磁化接箍，对接箍进行荧光磁粉检测的专用机型，本机为机电一体型，下面是该探伤机的结构示意图。

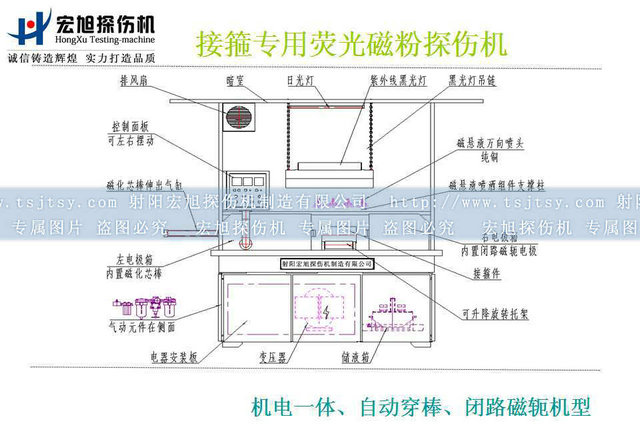

2、接箍绿巨人视频免费观看在线播放最新下载的结构示意图
|
序号 |
名称 |
功能说明 |
|
1 |
排风扇 |
用于暗室内的煤油味排出 |
|
2 |
暗室 |
框架式暗室，装上遮光帘后可提供荧光观察的最佳观察环境功能 |
|
3 |
日光灯 |
用于暗室内部的照明 |
|
4 |
高强度黑光灯 |
标配紫外线黑光灯，距工件表面380mm处，照度达到1000μw/cm2 |
|
5 |
黑光灯吊链 |
用于紫外线黑光灯的悬吊，可调节高度及位置。 |
|
6 |
主控制面板（左右活动） |
主控制面板位于左电极箱体前侧，可按操作者需要左右摆动可定位锁紧 |
|
7 |
磁化芯棒伸出气缸 |
用于磁化芯棒的自动伸出、缩回 |
|
8 |
左电极箱 |
内置磁化芯棒，用于气缸、磁化芯棒、磁化线圈的支承安置 |
|
9 |
气动元件 |
安装在设备左侧的专用凹槽内，用于气缸的动作控制 |
|
10 |
电路安装板 |
设备的所有主控制电路元件均集中固定在此，用于整机自动运行控制 |
|
|
变压器 |
为设备提供磁化电流的必备件 |
|
|
储液箱 |
用于磁悬液的储液、搅拌、喷液的专用装置 |
|
|
磁悬液万向铜喷头 |
由多只喷头组成，用于磁悬液的多方向喷洒，流量可调节。 |
|
|
喷洒组件支撑杆 |
用于万向铜喷头的固定支承作用 |
|
|
右电极箱 |
内置闭路磁轭电极，配合左电极箱内的伸出芯棒达到闭路磁轭磁化的目的。 |
|
|
可升降旋转托架 |
用于接箍类环形零件的支承、调节中心高、前后、左右旋转观察磁痕 |
注明：1、为更好的展示本探伤机的结构，暗室布未在图上标示。
2、本机另配有脚踏开关，用于解放双手。
