小型异型精密零件专用脉冲式荧光绿巨人视频免费观看在线播放最新下载结构说明

作者：绿巨人视频免费观看在线播放最新下载发表时间：2020/5/8 15:47:34

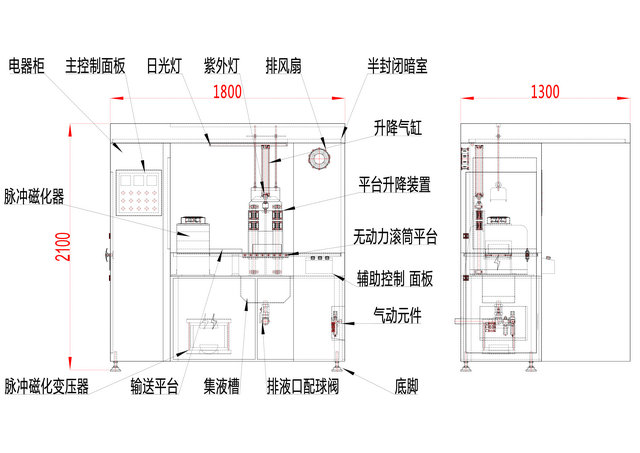

脉冲式绿巨人视频免费观看在线播放最新下载结构图

设备成套性

HCJH-Ⅱ型荧光绿巨人视频免费观看在线播放最新下载机械主体，框架均采用优质型钢材料焊接而成，钢性好，结构牢固，不变形。设备的机械床身采用卧式机电分开半封闭暗室结构，磁化机构以脉冲磁化器为主体，配装输送平台、气动升降浸液装置、观察置物平台等，均安装在磁悬液集液浸液槽中部。

1、脉冲磁化器采用环氧树脂密封而成，保证磁化时匝间不碰伤，简单稳定。无异常发热、冒烟等现象。固定在设备左手边。

2、脉冲磁化器与升降浸液平台之间配装采用不锈钢制作的输送平台，表面光滑，便于手动推送料盒在两者之间的移位。

3、气动升降浸液装置由气缸、导向轴、不锈钢无动力滚筒平台组成，可将磁化后的工件气动降至储液槽内进行浸液并自动升起。无动滚筒方便料盒移位的同时，可避免浸液后带出多余的磁悬液。浸液时间由PLC小型可编程控制器控制。

4、观察置物平台，采用不导磁材料制作，置于工作位前方与右手边，该平台与输送平台同高，既将升降装置与线圈之间的漏空间封起，防止小型零件的跌落的同时，便于操作者对磁化后工件的观察及放置。

5、磁悬液集液浸液槽，由不导磁材料制作，集成磁悬液储液箱，固定在设备中部，用于磁悬液的储液及集液。储液箱容量约25升，可满足整盒工件浸泡的需要。储液箱配装增压泵，工作时通过增压泵来鼓动搅拌磁悬液使沉淀在箱底的磁粉弥散在载液中，便于浸液法的实施。

储液箱底部配装球阀及引流管，方便定期清洗储液箱。

6、磁化位采用半封闭钣金结构封装，内置紫外光照度大于4000μw/cm²高强度LED紫外线探伤灯确保检测灵敏度。

7、配装高度调节底脚用于整机的水平高度调整。

8、电器柜独立侧装，配门上装有主控制面板，便于检修，另在磁化位配装辅助控制面板，方便操作。
