| 产品名称 | 产品型号 | 产品规格 |

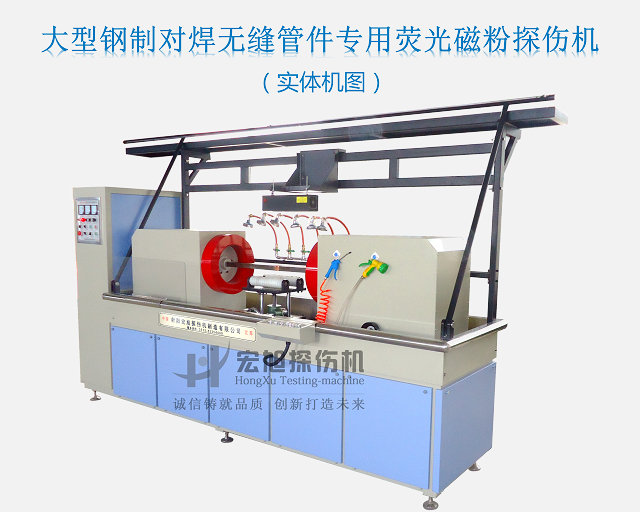

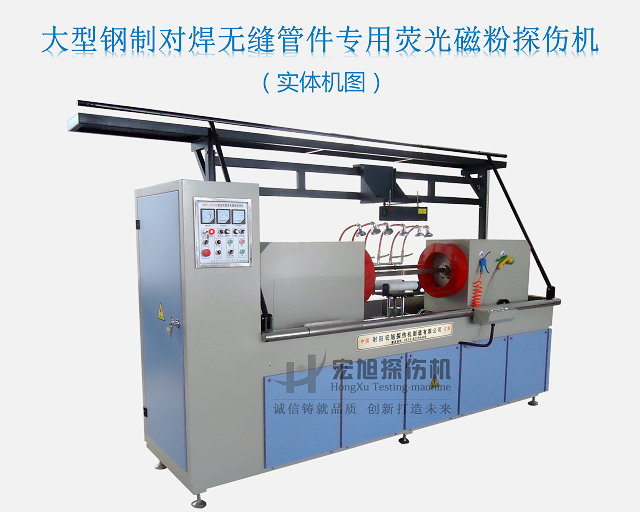

| 钢制对焊无缝管件专用荧光绿巨人视频免费观看在线播放最新下载 | HCDG-5000 | 台 |
概述：
HCDG-5000型微机控制荧光绿巨人视频免费观看在线播放最新下载，专用于按GBT12459-2005标准制造钢制对焊无缝管件表面及近表面裂纹缺陷无损检测。
HCDG-5000型微机控制荧光绿巨人视频免费观看在线播放最新下载的设计、生产制造严格按照中华人民共和国绿巨人视频免费观看在线播放最新下载《GB/T 15822.3-2005无损检测磁粉检测第3部分：设备标准》、机械工业部行业绿巨人视频免费观看在线播放最新下载《JB/T8290-2011》标准执行。
可满足最长900mm以内的管件进行荧光磁粉无损检测。
设备特点：
1、整机采用机电分开开合暗室结构，暗室可手动开合，可极方便大型工件的吊装上下料；
3、配套专用管件托架，采用蜗轮升降机升降调节管件的中心高，托架支承力不小于500KG,同时托架承重时亦可轻松升降。
4、配套辅助控制面板及脚踏开关，方便操作，机电分开结构，便于电器部分的检修。
5、气动控制的磁化芯棒可独立控制，按需伸出或不动，便于长短不一工件的穿棒检测。
检测原理：
检测中心带孔的零件采用中心导体法，需配套磁化芯棒从零件内孔中穿过，用以实现中心导体法检测。
（中心导体法：是将磁化芯棒穿入环形工件的孔中，并置于孔的中心，电流从芯棒上通过，形成周向磁场。所以又叫电流贯通法、穿棒法和芯棒法。由于是感应磁化，可用于检查空心工件内、外表面与电流平行的纵向不连续性和端面的径向的不连续性。对于小环件，可一次多只检测。）
检测步骤：
上料——穿棒——喷液磁化——显示磁痕——光照检测——退磁
设备组成：

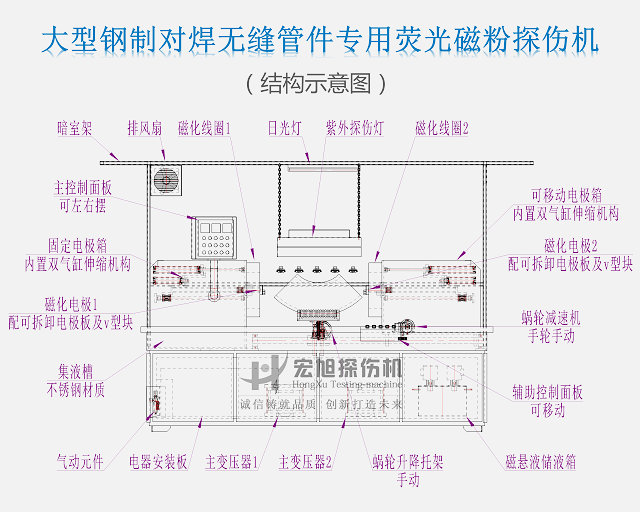

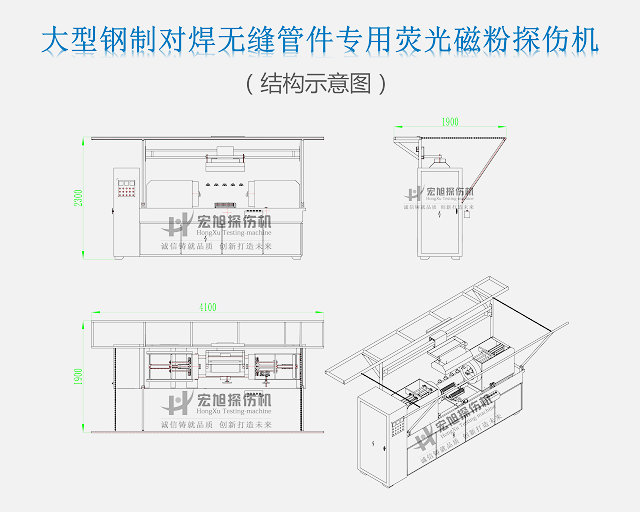

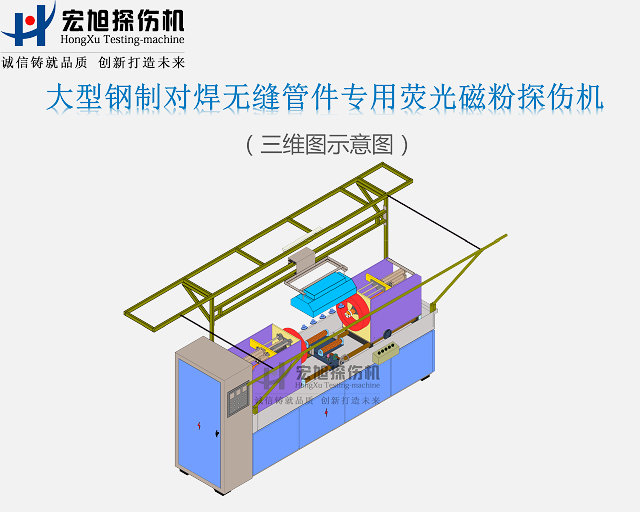

HCDG-5000型绿巨人视频免费观看在线播放最新下载的机械床身采用卧式机电分开开合暗室结构，由固定电极箱、可移动电极箱、双磁化线圈、双气缸穿棒装置、专用工件托架、磁悬液喷洒及回收装置、开合暗室等组成。
技术参数：
|
序号 |
名称 |
说明 |
|
1 |
输入电源 |
380V 50HZ 三相四线 240A（瞬时2S） |
|
2 |
气源气压 |
0.4--0.6MPa （用户自备压缩气源） |
|
3 |
输出电流 |
周向：0─5000A（连续可调，带断电相位控制） |
|
纵向：0─16000AT（连续可调，带断电相位控制） | ||
|
4 |
磁化方式 |
周向磁化、纵向磁化、复合磁化； |
|
周向采用中心导体法，纵向采用磁轭线圈感应法。 | ||
|
5 |
检测工艺 |
连续法或剩磁法 |
|
6 |
上料方式 |
人工 |
|
7 |
穿棒方式 |
气动（双气动、可独立控制） |
|
8 |
操作方式 |
自动控制和手动操作 含主控制面板、辅助控制面板、脚踏开关。 |
|
9 |
极间距 |
900mm |
|
10 |
夹紧方式 |
气缸气动穿棒夹紧（气源用户自备） |
|
11 |
夹紧行程 |
450mm*2 |
|
12 |
中心调节 |
可升降托架（蜗轮升降机手动） |
|
13 |
磁化线圈 |
双固定 |
|
14 |
转动功能 |
无 |
|
15 |
喷液功能 |
自动和手动外喷 |
|
16 |
暂载率 |
30% |
|
17 |
退磁效果 |
Br≤0.2mT（衰减法退磁） |
|
18 |
灵敏度 |
A型30/100 试片清晰显示 |
|
19 |
暗室 |
手动开合结构，观察区配滑动双开帘。 |
|
20 |
紫外线强度 |
UV365/LED 距工件表面380mm处不小于4000μw/cm² |
|
21 |
照明灯 |
×1 |
|
22 |
排风扇 |
×1 |
注明：本绿巨人视频免费观看在线播放最新下载属于非标定制型设备，工艺不断改进中，如需采购，请联系我公司提供所需检测零件的外型尺寸，及检测工艺要求，我公司技术人员会第一时间与您沟通，给您提供详细的设备方案及准确价格，确保您所采购设备符合贵公司的需要以及先进性。
