概述：

HCDG-8000型微机控制荧光绿巨人视频免费观看在线播放最新下载，专用于2吨以内大型阀体、阀盖、阀杆零部件表面及近表面裂纹缺陷无损检测的荧光绿巨人视频免费观看在线播放最新下载。

HCDG-8000型微机控制荧光绿巨人视频免费观看在线播放最新下载的设计、生产制造严格按照中华人民共和国绿巨人视频免费观看在线播放最新下载《GB/T 15822.3-2005无损检测磁粉检测第3部分：设备标准》、机械工业部行业绿巨人视频免费观看在线播放最新下载《JB/T8290-2011》标准执行。

可满足长度小于1050mm；直径小于650mm阀体及其相配套铁磁性零件的荧光磁粉无损检测。

设备特点：

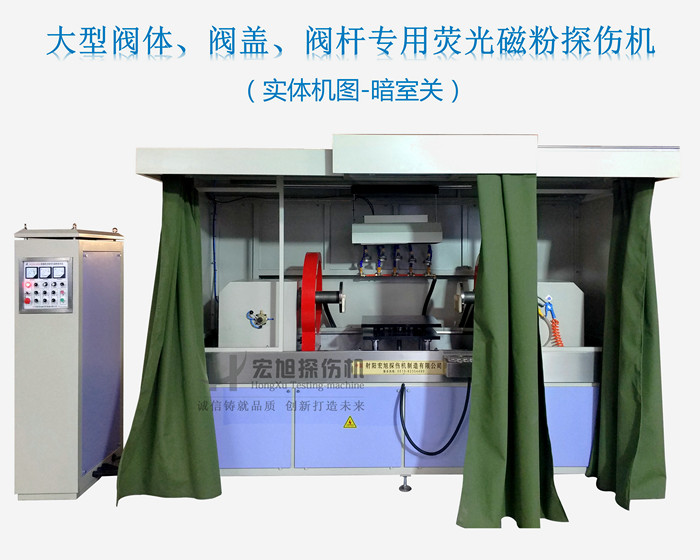

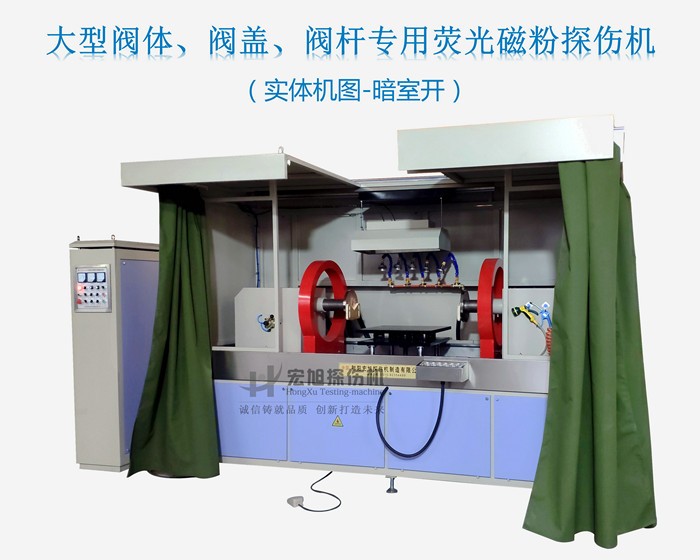

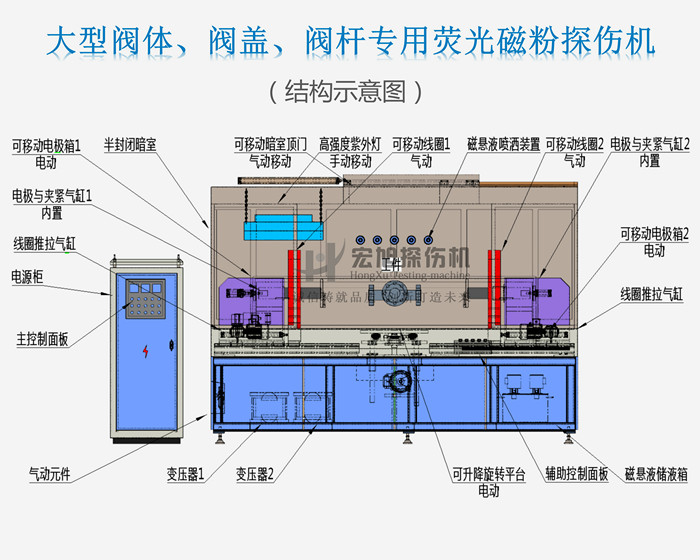

1、整机采用机电分开顶部滑动开合半封闭暗室结构，暗室顶部可气动开合，方便大型工件的吊装上下料；

2、设备配套可承载不超过2吨的托架平台，装有蜗轮电动升降机，通过电机电动升降。可左右360度旋转，带90度定位功能。

3、设备采用两边可电动移动电极箱，中间固定托架的结构，适合阀体的检测需要。

4、设备设计有两只可气动移动线圈，在最大极间距时，可通过控制气缸单只或两只线圈同时伸出，达到对长工件一次性磁化检测轴类件全部裂纹缺陷的目的。

注：当移动电极箱后，线圈气动功能会失效。仅会随着电极箱的移动而移动。

6、机电分开结构，主控制面板外在磁化位配装辅助控制面板及脚踏开关，方便操作。

检测原理：

检测阀杆、阀盖，或其它类似轴棒零件，采用直接通电法及线圈感应法进行一冷饮性复合磁化，可检测阀杆表面及近表面全部裂纹缺陷。

检测中心带孔的阀体或其它相似零件采用中心导体法，配套磁化芯棒从零件内孔中穿过，用以实现中心导体法检测。

检测步骤：

阀杆、阀盖（直接通电法）

上料 — 夹紧（长工件磁化线圈伸出） — 喷液磁化 — 荧光灯下人工观察磁痕显示  — 退磁下料

阀体（中心导体法）

上料 — 穿棒、夹紧（长工件磁化线圈伸出）— 喷液磁化 — 荧光灯下人工观察磁痕显示  — 退磁下料
