| 产品名称 | 产品型号 | 产品规格 |
| 外齿圈专用荧光绿巨人视频免费观看在线播放最新下载 | HCDG-6000 | 半封闭机电一体 |
概述
HCDG-6000型外齿圈专用荧光绿巨人视频免费观看在线播放最新下载，为我APP福引导绿巨人破解版下载公司于2015年1月新开发的一款针对直径不超过600mm外齿圈（外齿）进行批量检测（可一次性检测6只）的专用磁粉无损检测设备，配套新型LED高强度紫外灯及独立旋转立式观察台。
功能简介

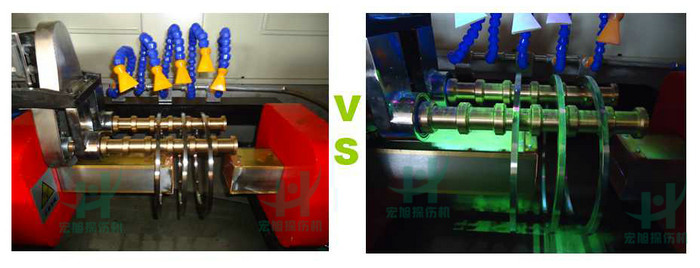

1、外齿圈绿巨人视频免费观看在线播放最新下载采用闭路磁轭针对外齿圈（也可检测轴承环）等内圈光滑的探伤环形件进行中心导体闭路磁轭磁化，此种无损检测法是现今最有效检测环形件的MT磁检测法。
2、外齿圈绿巨人视频免费观看在线播放最新下载通过对周、纵向开关的“通/断”可以有周向磁化、纵向闭路磁轭磁化、周纵向复合磁化等多种磁化方式。

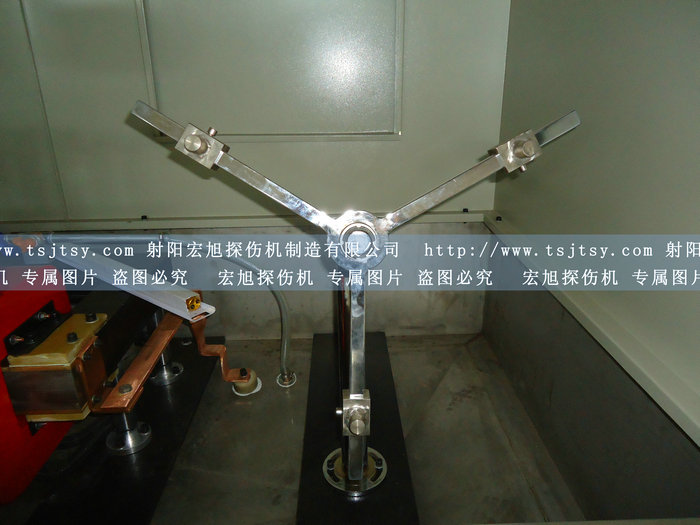

6、外齿圈探伤机配备独立可旋转方向舵式观察支架，当检测任务多时，可配专人磁化、专人检测提高检测效率。
7、半封闭暗室结构（前置双开滑动式遮光布帘），配UV365LED冷光源高强度紫外灯（距工件表面380mm处不小于8000μw/cm2），大大提高检测时紫外光与荧光磁粉所形成磁痕的对比度，减轻检测人员的观察疲劳。
注明：1、采用配套的高强度LED紫外灯后，当白光光照度不强时无需拉上遮光布帘，检测环境更舒服。
主要技术指标
|
序号 |
项目 |
说明 |
|
1 |
输入电源 |
三相四线AC380V 50Hz 最大瞬时线电流约250A（电源进线截面应≥16mm2铜芯电缆） |
|
2 |
气源 |
气压0.4MPa_0.8MPa，流量≮0.1M 3 /分 |
|
3 |
磁化电流 |
周向磁化电流：AC 0—6000A 连续可调，带断电相位控制功能 |
|
纵向磁化磁势：AC 0—24000AT(150T*160A)连续可调，带断电相位控制功能 | ||
|
4 |
磁化方式 |
周向交流磁化、纵向闭路磁轭交流磁化、周纵向复合磁化 |
|
5 |
退磁电流 |
周向交流6000A—0；纵向交流24000AT—0 |
|
6 |
退磁效果 |
工件退磁后剩磁≤0.2mT |
|
7 |
灵敏度 |
按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以30/100的A型试片测试，在工件的任意方位显示清晰。 |
|
8 |
操作方式 |

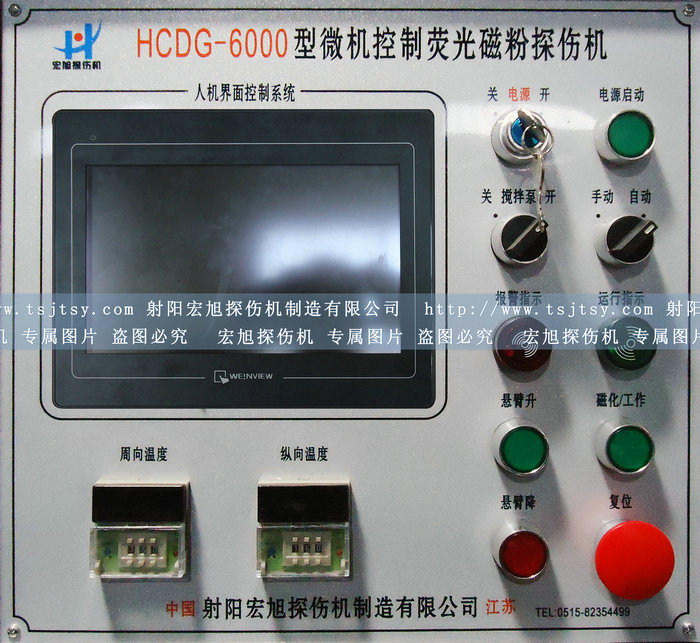

自动控制和手动操作 |
|
9 |
线圈匝数 |
150T |
|
10 |
穿棒行程 |
200mm |
|
11 |
夹紧方式 |
气缸夹紧（气源用户自备） |
|
12 |
暂载率： |
20％ |
|
13 |
紫外线光强度 |
距工件表面380mm处不小于8000μw/cm2 |
|
14 |
照明灯 |
20W×1日光管 |
|
15 |
排风 |
轴流风扇×2 |
|
16 |
总重量 |
约1.2T |
注意事项
1、本机为机电一体半封闭结构，出厂前已全部安装到位，仅需将主电源、紫外灯及脚踏开关、暗室布帘安装到位即可。
2、在进行接线或断线操作之前应将设备电源关闭。
3、严禁在工件吊杆上装有工件时电动调节吊杆高度。
4、电源接线必须符合该机所示相序。并且电源进线截面应≥16mm²铜芯电缆,启动电源后，首先查看水泵电机上部所标箭头应与转动方向一致，否则调换二相线的相序。
5、不要在接有大功率中高频设备的同一变压器供电回路中安装使用本设备。
6、打开绿巨人视频免费观看在线播放最新下载对设备内部进行维护保养时之前应将电源断掉。
