HCDG-5000型微机控制闭路磁轭探伤机的安装说明

一、简介：

HCDG-5000型微机控制闭路磁轭探伤机由于其产品结构比较大，并且支架较高，周边配件较多，所以其发货时需要拆卸发货。那么采购厂家在收到货时怎么组装呢？

二、安装：

首先需要参照HCDG-5000型微机控制闭路磁轭探伤机产品示意图和产品实拍图，按照如下步骤组装：

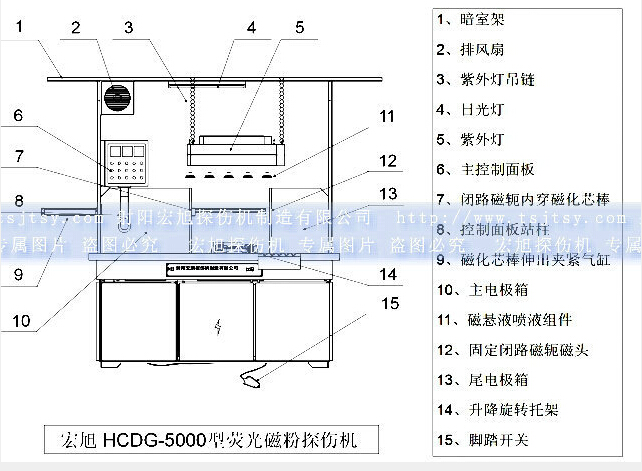

1、产品示意图：

注明：

①暗室布未在图上标示，请在HCDG-5000型微机控制闭路磁轭探伤机组装好之后，用暗室布将整机罩起来，可得到荧光观察的最佳观察环境。磁化位配左右滑动开合布帘，

②配装手动喷枪可手动喷洒磁悬液。

③配装有气动喷枪，用于对HCDG-5000型微机控制闭路磁轭探伤机的气喷清扫。

2、产品实拍图：

3、安装步骤：

第一步：拆开所有的包装物，将产品及配件依次排开放置。

第二步：将4支暗室站柱依次插入相应位置，保证高度一致。

第三步：再将磁悬液喷淋装置固定于HCDG-5000型微机控制闭路磁轭探伤机后方站柱之间，注意不能讲喷淋装置的导液管拉断。

第四步：将暗室顶插入于已装好的4支暗室站柱上口，需要两人配合操作。

第五步：操作示意图及实物图，将日光灯、排风扇、紫外灯依次固定吊装于暗室顶上。

第六步：罩上暗室布，需两人配合操作。

第七步：将总电源电缆的三相线（不小于16平方铜芯电缆）接入机器控制柜中“空气开关”的三相接口内，并将零线接好。再将电缆的另一头接入380V电网配电板空气开关上。

第八步：打开总电源开关，开启机器控制柜中的空气开关，开启HCDG-5000型微机控制闭路磁轭探伤机左侧外置的空气开关，接通绿巨人视频免费观看在线播放最新下载，查看电源指示灯亮，整机电源接通，确认HCDG-5000型微机控制闭路磁轭探伤机正常。

第九步：依次将外接0.4-0.8Mpa气源（8公厘气管）插入HCDG-5000型微机控制闭路磁轭探伤机床身后面的标示插座内，并将储液箱上的水泵软管与HCDG-5000型微机控制闭路磁轭探伤机相联接。

第十步：将日光灯（五芯）、紫外灯（四芯）、脚踏开关（三芯）电缆上的航空插头插入HCDG-5000型微机控制闭路磁轭探伤机床身左侧下部的各标示插座内。

第十一步：将磁悬液通过HCDG-5000型微机控制闭路磁轭探伤机右侧的磁悬液储液箱配置好，用于磁粉检测。

第十二步：调节升降旋转托架的高度，以适应相应直径的铁磁性零件无损检测。
