HCDG-5000型微机控制闭路磁轭探伤机的主控制面板详细功能说明
作者:射阳APP福引导绿巨人破解版下载探伤机 发表时间:2016-05-04 8:48:58

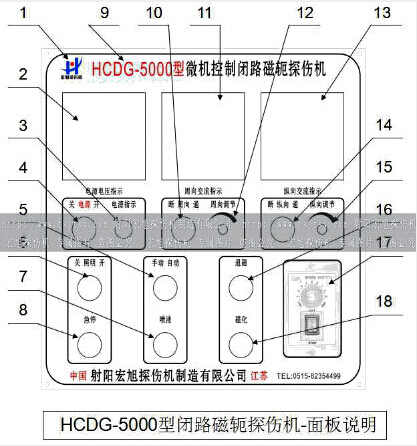

一、示意图:
二、说明:
序号 |
名称 |
功能说明 |
1 |
公司标志 |
指示“射阳APP福引导绿巨人破解版下载探伤机制造有限公司”公司标志 |
2 |
电源电压指示表 |
指示电源电压是否正常 |
3 |
电源指示灯 |
灯光指示设备接通电源 |
4 |
电源开关 |
为设备工作电源开关, 右旋为开,左旋为关 |
5 |
手动/自动 切换开关 |
切换设备“手动”“自动”状态 |
6 |
日光灯开关 |
可对日光灯开关控制 |
7 |
磁悬喷液按钮 |
在“手动”状态下按下控制磁悬液喷或关 |
8 |
急停按钮 |
控制设备任何状态下紧急停机并锁定 |
9 |
设备型号 |
指示设备的具体型号 |
10 |
周向通断开关 |
接通时允许周向磁化,断开时不允许周向磁化 |
11 |
周向电流指示表 |
显示周向磁化电流大小 |
12 |
周向电流调节电位器 |
调节周向电流大小 |
13 |
纵向安匝数指示表 |
显示纵向磁化磁势大小(指示电流乘以线圈匝数) |
14 |
纵向通断开关 |
接通时允许纵向磁化,断开时不允许纵向磁化 |
15 |
纵向电流调节电位器 |
调节纵向磁势的大小 |
16 |
退磁按钮 |
在“手动”状态下按下对工件进行退磁 |
17 |
电机调速器 |
可调节电机带动工件旋转速度 |
18 |
磁化按钮 |
在“手动”状态下按下,对工件充磁 |
在“自动”状态下按下,启动设备的自动程序 |
